Clasificaciones en Protección de Ingreso IP65 IP66 IP67 IP68

Esta es una breve explicación del significado de los dígitos en la clasificación IP sobre la tolerancia o resistencia de productos que de no contar con esta protección fallarían rápidamente.

Normalmente usado en productos electrónicos de uso en intemperie o bajo el agua.

Por ejemplo:

  • IP65
  • IP66
  • IP67
  • IP68

¿Qué es una calificación de IP?

Las clasificaciones IP (o «Ingress Protection») se definen en la norma internacional EN 60529 (BS británica EN 60529: 1992, IEC europea 60509: 1989).

Se utilizan para definir niveles de efectividad de sellado de equipos electrónicos contra la intrusión de cuerpos extraños (herramientas, suciedad, etc.) y la humedad.

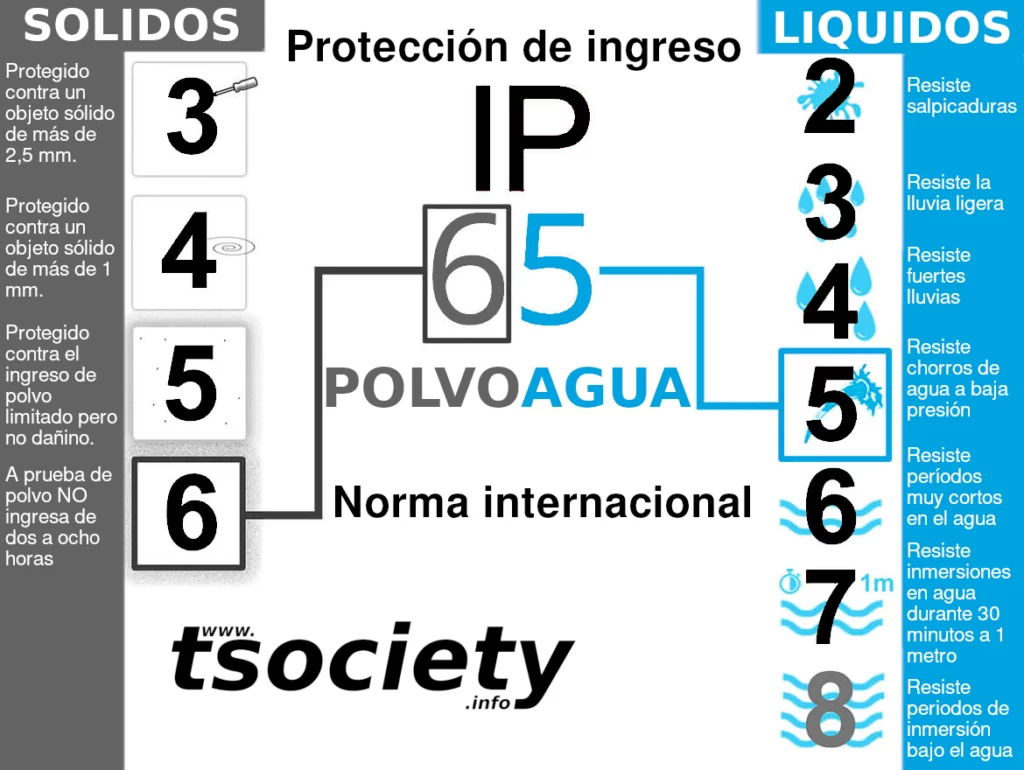

¿Qué significan los números en una clasificación de IP?

Los números que siguen a IP tienen un significado específico.

El primero indica el grado de protección de las partes móviles, así como la protección de los equipos cerrados contra cuerpos extraños.

El segundo define el nivel de protección que el recinto disfruta de diversas formas de humedad (goteos, aerosoles, inmersión, etc.).

 Primer dígito (protección contra intrusiones)

Normalmente en todos los equipos de identificación automática encontramos una calificación IP65 a IP68.

Por lo tanto el primer dígito (6) es común a la mayoría de equipos y significa el grado máximo pues esta escala va del 1 al 6.

Por debajo del 6 dependerá de si tiene protección contra objeto sólidos de diferentes ms de diámetro desde 80 mm a 1mm.

El número 6 en IP significa totalmente hermético al polvo.

Protección total contra el polvo y otras partículas, probado contra el flujo de aire continuo.

Segundo dígito (protección contra la humedad)

  • Núm. 0 o X:  Sin protección.
  • Núm. 1: Protección contra gotas que caen verticalmente, como la condensación. asegurando que no se incurrirá en daños o funcionamiento interrumpido de los componentes cuando un artículo esté en posición vertical.
  • Núm. 2: Protección contra gotas de agua desviadas hasta 15 ° de la vertical
  • Núm. 3: Protegido contra la pulverización hasta 60 ° de la vertical.
  • Núm. 4: Protegido contra salpicaduras de agua desde todas las direcciones. Probado durante un mínimo de 10 minutos con un spray.
  • Núm. 5: Protección contra chorros de baja presión (6,3 mm) de agua dirigida desde cualquier ángulo.
  • Núm. 6: Protección contra chorros directos de alta presión.
  • Núm. 7: Protección contra la inmersión total durante hasta 30 minutos a profundidades de entre 15 cm y 1 metro.
  • Núm. 8: Protección contra inmersión prolongada bajo una presión más alta (es decir, mayores profundidades).
  • Núm. 9: Protección contra pulverizaciones de chorro a alta presión y alta temperatura, lavados o procedimientos de limpieza con vapor.
  • Rango de protección de equipos como escáneres, lectores, terminales y ordenadores de mano:
  • IP65: Equipo hermético al polvo  y protegido contra el agua proyectada.
  • IP66: Equipo hermético al polvo y protegido contra chorros de agua potentes.
  • IP 67: Equipo hermético al polvo y protegido contra la inmersión. durante 30 minutos a profundidades 150 mm – 1000 mm.
  • IP 68: Equipo hermético al polvo y protegido contra la inmersión completa y continua en agua.
